Màn hình Proface 7” LCD TFT SP5000 Series PFXSP5400WAD

GP-4000: Tiêu chuẩn Pro-face mới

Khả năng kết nối tốt nhất trong lớp, Chức năng HMI mạnh mẽ và Khả năng tương thích đầy đủ với các sản phẩm GP-Pro EX và GP3000 Pro-face kế thừa. Trình điều khiển HMI GP4000 cho phép bạn “nói chuyện” với PLC, hệ thống thị giác, bộ điều khiển chuyển động, bộ điều khiển nhiệt độ, biến tần, đầu đọc mã vạch và bộ truyền động ưa thích của bạn.

Thông số kĩ thuật Màn hình Proface PFXSP5400WAD

Thông số kỹ thuật chức năng

Display Type	TFT Color LCD
Display Size	7”
Resolution	800 x 480 pixels (WVGA)
Effective Display Area	W154.08 x H95.92 mm(W6.06 x H3.78 in.)
Display Colors	262,144 colors
Backlight	White LED (Not user replaceable. When replacement is required, contact your local distributor.)
Brightness Control	0…100 (Adjusted with touch panel or software)
Backlight Service Life	50,000 hours or more (continuos operation at 25 °C [77 °F] before backlight brightness decreases to 50%
Application Memory	Screen Size: 64MB *SD card
Touch Panel Type	Resistive Film (analog, multi-touch)
Touch Panel Resolution	1,024 x 1,024
Touch Panel Service Life	1 million times or more

Thông số kỹ thuật chung

Rated Input Voltage	12-24 Vdc
Input Voltage Limits	(limits 10.8 -29.9 Vdc)
Allowable Voltage Drop	12 Vdc: 1.25 ms or less 24 Vdc: 5 ms or less
Power Consumption	6.5W (max), 2 or less (When screen turns off the backlight (Standby Mode), 4W or less (when screen backlight 20%)
In-Rush Current	30 A or less
Voltage Endurance	1,000 Vac, 20 mA for 1 minute (between charging and FG terminals)
Insulation Resistance	500 Vdc, 10 MΩ or more (between charging and FG terminals)
Surrounding Air Temperature	0…60 °C [32…140 °F]
Storage Temperature	-20…60 °C (-4…140 °F)
Storage Humidity	10%…90% RH (Non condensing, wet bulb temperature 39 °C [102.2 °F] or less)
Dust	0.1 mg/m3 (10-7 oz/ft3) or less (non-conductive levels)
Pollution Degree	For use in Pollution Degree 2 environment
Atmosphere	800…1,114 hPa (2,000 m [6,561 ft] or lower)
Vibration Resistance	IEC/EN 61131-2 compliant 5…9 Hz Single amplitude 3.5 mm (0.14 in.) 9…150 Hz Fixed acceleration: 9.8 m/s2 X, Y, Z directions for 10 cycles (approx. 100 min.)
Noise Immunity	Noise Voltage: 1,000 Vp-p Pulse Duration: 1 μs Rise Time: 1 ns (via noise simulator)
Electrostatic Discharge Immunity	Contact Discharge Method: 6 kV (IEC/EN 61000-4-2 Level 3)
Structure	IP66F, IP67F, TYPE 4X (Indoor Use Only)/13 NOTE: The option is a front USB cover with screw manufactured by Pro-face (Model Number PFXZCDCVUS1).
Weight Approx.	1.2kg (2.6 lb) or less

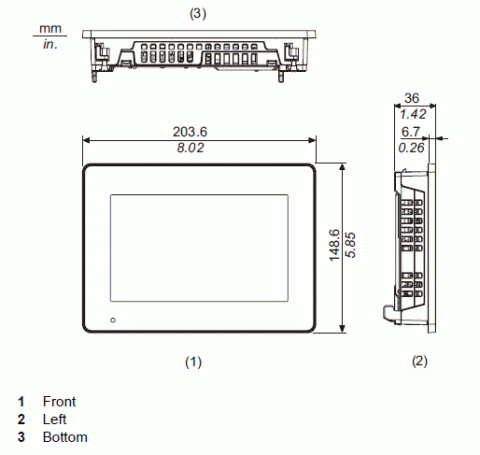

External Dimensions	W203.6 x H148.6 x D36 mm(W8.02 x H5.85 x D1.42 in.)
Panel Cut Dimensions	W190 x H135 mm(W7.48 x H5.31 in.) Panel thickness area:1.6…5 mm (0.06…0.2 in.)
