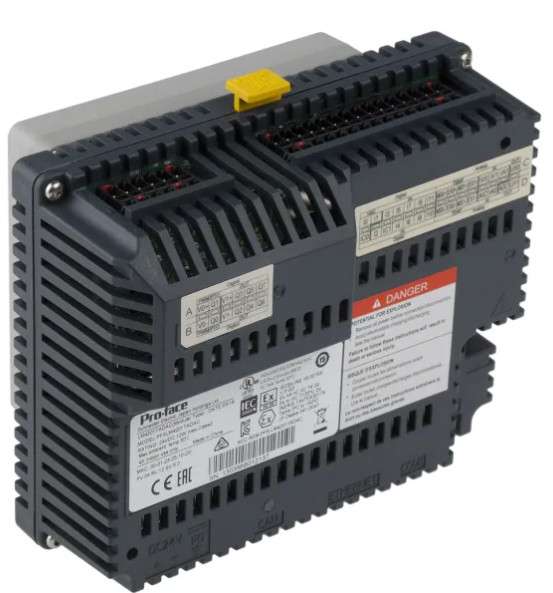

Màn hình Proface 3.5” LCD TFT LT4000M Series PFXLM4201TADAC
GP-4000: Tiêu chuẩn Pro-face mới
Khả năng kết nối tốt nhất trong lớp, Chức năng HMI mạnh mẽ và Khả năng tương thích đầy đủ với các sản phẩm GP-Pro EX và GP3000 Pro-face kế thừa. Trình điều khiển HMI GP4000 cho phép bạn “nói chuyện” với PLC, hệ thống thị giác, bộ điều khiển chuyển động, bộ điều khiển nhiệt độ, biến tần, đầu đọc mã vạch và bộ truyền động ưa thích của bạn.
Thông số kĩ thuật Màn hình Proface PFXLM4201TADAC
Thông số kỹ thuật chức năng
| Type | TFT Color LCD | ||
|---|---|---|---|
| Resolution (pixels) | 320 x 240 (QVGA) | ||
| Active display area (W x H) | 70.56 x 52.92 mm (2.78 x 2.08 in.) | ||
| Display Colors | 65,536 colors | ||
| Backlight | White LED | ||
| Non-exchangeable | |||
| LED ON / OFF control, adjustable screen saver activation time | |||
| Brightness adjustment | 16 levels of adjustment available via touch panel in the configuration menu | ||
| Language Fonts *1 | Japanese, ASCII, Chinese (Simplified), Chinese (Traditional), Korean, Cyrillic, Thai | ||
| Character sizes | 8 x 8, 8 x 16, 16 x 16 and 32 x 32 pixel fonts | ||
| Font sizes | Width can be expanded 1 to 8 times. Height can be expanded 1/2 and 1 to 8 times. | ||
| 8 x 8 pixels | 40 characters per row x 30 rows | ||
| 8 x 16 pixels | 40 characters per row x 15 rows | ||
| 16 x 16 pixels | 20 characters per row x 15 rows | ||
| 32 x 32 pixels | 10 characters per row x 7 rows | ||
| Memory | Application memory *2 | FLASH EPROM 16 MB (includes screen editing program and extended logic program) | |
| Logic program area | FLASH EPROM 132 KB *3 (equivalent to 15,000 steps) | ||
| Font area | FLASH EPROM 8 MB (when limit exceeded, uses application memory) | ||
| Data backup | nvSRAM 128 KB | ||
| Variable area | nvSRAM 64 KB | ||
| Touch Panel | Type | Resistive Film (analog) | |
| Lifetime | 1 million touches or more | ||
| Interface | Serial (COM1) | RS-232C/RS485 x 1 RS-232C (Connector type: RJ45, Isolation: None, Maximum baud rate: 115,200 bps, Cable Type: Shielded, Cable Maximum length: 15 m (49 ft), 5 Vdc power supply for RS-232C: None) RS-485 (Connector type: RJ45, Isolation: None, Maximum baud rate: 115,200 bps, Cable Type: Shielded, Cable Maximum length: 200 m (656 ft), Polarization: Setting is required via software when connecting Multiple LTs. Refer to the “GP-Pro EX Device/ PLC Manual” for the setting. 5 Vdc power supply for RS-485: None) *4 | |
| Ethernet | IEEE802.3 compliant Ethernet x 1 (Connector type: RJ45, Driver: 10 M half duplex (auto negotiation)/ 100 M full duplex (auto negotiation), Cable type: Shielded, Automatic cross-over detection: Yes) | ||
| USB (Type A) | USB 2.0 (Type A) x 1 (Power Supply Voltage: 5Vdc +/-5%, Maximum Current Supplied: 500mA, Maximum Transmission Distance: 5m (16.4 ft.)) | ||
| USB (Mini-B) | USB 2.0 (Mini-B) x 1 | ||
| Control | DIO(Source Type) | 12 Points Standard Input (including 2 Points for Fast Input) 6 Points Standard Output, 2 Points for Fast Output | |
| AIO | 2ch analog inputs (13-bit) and 2ch analog inputs (16-bit) for Thermocouple 2ch analog outputs (12-bit) | ||
Thông số kỹ thuật chung
| Rated Input Voltage | 24 Vdc |
|---|---|
| Input Voltage Limits | 20 to 28.8 Vd |
| Acceptable Voltage Drop | 10 ms or less at 20.4 Vdc |
| Power Consumption | 12 W or less |
| In-Rush Current | 30 A or less at 28.8 Vdc |
| Voltage Endurance between power terminal and frame ground (FG) | 500 Vdc for 1 minute |
| Insulation Resistance between power terminal and FG | 10 MΩ or higher at 500 Vdc |
