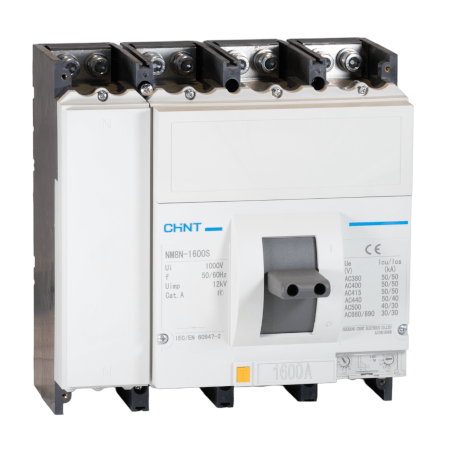

Cầu dao tự động dạng khối Chint NM8N-1600S TM 1600 4C (263081)

NM8N-1600S TM 1600 4C (263081)

Cầu dao tự động dạng khối Chint 4P 1600A 50kA

1.Mô tả chung CHINT MCCB NM8N:

Cầu dao tự động dạng khối MCCB NM8N được sử dụng cho mạch điện AC 50/60Hz, với điện áp từ AC690V trở xuống, hệ thống DC từ DC1000V trở xuống và với dòng điện từ 16A đến 1600A. Thiết bị bảo vệ mạch điện và thiết bị điện chống lại việc quá tải, ngắn mạch hoặc quá áp. Đồng thời MCCB NM8N còn có thể sử dụng bảo vệ quá tải, ngắn mạch và thấp áp cho động cơ. Thiết bị có các chức năng bảo vệ hệ thống phân phối điện, bảo vệ động cơ, bảo vệ dòng rò và cách ly mạch điện. Thiết bị có thể lắp đặt theo phương dọc hoặc ngang và cũng có thể lắp đặt nguồn từ dưới lên

Tiêu chuẩn thiết kế NM8N:

IEC 60947-1: quy tắc chung cho thiết bị đóng cắt và điều khiển hạ áp;

IEC 60947-2: thiết bị đóng cắt và thiết bị điều khiển hạ áp;

IEC 60947-3: thiết bị đóng cắt điện áp thấp và thiết bị điều khiển công tắc, bộ ngắt kết nối và thiết bị kết hợp cầu chì;

IEC 60947-4-1: Khởi động từ và bộ khởi động động cơ (bao gồm cả bộ bảo vệ động cơ) dùng cho thiết bị đóng cắt và điều khiển hạ áp.

2. Điều kiện hoạt động MCCB NM8N

2.1 Nhiệt độ MCCB NM8N:

Nhiệt độ hoạt động và lưu trữ là -40 ° C ~ + 70 ° C; giá trị trung bình trong vòng 24 giờ không vượt quá + 35 ° C; khi nhiệt độ môi trường xung quanh là -40 ° C ~ + 70 ° C, người dùng cần xem xét việc giảm nhiệt độ hoặc bù nhiệt độ có thể tham khảo chi tiết trong Trang

2.2 Độ cao: ≤ 2000m;

2.3 Cấp ô nhiễm: Cấp 3;

2.4 Mức bảo vệ IP: IP40

2.5 Điều kiện không khí:

Tại vị trí lắp đặt, độ ẩm tương đối không vượt quá 50% ở nhiệt độ tối đa +40 ℃, cho phép độ ẩm tương đối cao hơn trong điều kiện nhiệt độ thấp hơn. Ví dụ, RH có thể là 90% ở +20 ℃, các biện pháp đặc biệt cần được thực hiện để tránh rỉ sét.
