Giới thiệu chung về dòng PLC Mitsubishi FX5U

Trong thế giới tự động hóa công nghiệp ngày càng phát triển, bộ lập trình PLC (Programmable Logic Controller) đóng vai trò then chốt trong việc điều khiển và giám sát các quy trình sản xuất phức tạp. Dòng PLC FX Series của Mitsubishi Electric từ lâu đã khẳng định vị thế dẫn đầu nhờ độ tin cậy, hiệu suất cao và khả năng ứng dụng rộng rãi. Trong số đó, Mitsubishi FX5U nổi lên như một thế hệ PLC tiên tiến, mang đến sự kết hợp hoàn hảo giữa sức mạnh xử lý vượt trội, tính năng thông minh và khả năng cấu hình linh hoạt, đáp ứng trọn vẹn nhu cầu tự động hóa đa dạng của các nhà máy hiện đại.

Bài viết này sẽ đi sâu vào khám phá những tính năng nổi bật của dòng PLC FX5U, đồng thời cung cấp hướng dẫn cơ bản để bạn có thể tự tin lựa chọn cấu hình thiết bị phù hợp với ứng dụng cụ thể của mình.

I. Đột phá về hiệu năng và tính năng của Mitsubishi FX5U

FX5U không chỉ là một bản nâng cấp đơn thuần, mà là một cuộc cách mạng về hiệu suất và tính năng so với các thế hệ PLC trước đó trong dòng FX Series. Những điểm nổi bật sau đây làm nên sức mạnh của FX5U:

1. Hiệu suất xử lý vượt trội & tốc độ cao:

   • CPU mạnh mẽ: FX5U được trang bị CPU thế hệ mới với tốc độ xử lý lệnh logic cực nhanh, đáp ứng yêu cầu của các ứng dụng điều khiển thời gian thực khắt khe.
   • Thời gian vòng quét (scan time) ngắn: Giảm thiểu độ trễ trong quá trình điều khiển, tăng cường độ chính xác và ổn định của hệ thống.
   • Xử lý dữ liệu lớn: Khả năng quản lý và xử lý lượng dữ liệu lớn, phù hợp với các ứng dụng phức tạp và thu thập dữ liệu đa dạng.

2. Khả năng điều khiển vị trí và chuyển động tiên tiến:

   • Bộ điều khiển vị trí tích hợp: FX5U tích hợp sẵn chức năng điều khiển vị trí tốc độ cao, hỗ trợ điều khiển servo và step motor một cách dễ dàng và chính xác.
   • Interpolation (Nội suy): Hỗ trợ nội suy tuyến tính, nội suy cung tròn, giúp thực hiện các chuyển động phức tạp, đa trục.
   • Cam điện tử (Electronic Cam): Dễ dàng thiết lập và điều khiển các cơ cấu cam điện tử, ứng dụng trong các dây chuyền sản xuất tốc độ cao.
   • Motion Control Modules (Module điều khiển chuyển động chuyên dụng): Khả năng mở rộng linh hoạt với các module điều khiển chuyển động chuyên dụng, đáp ứng các ứng dụng phức tạp hơn như robot, máy CNC.

3. Tích hợp cổng truyền thông đa dạng & khả năng kết nối mạng mạnh mẽ:

   • Cổng Ethernet tích hợp: Hỗ trợ kết nối mạng Ethernet/IP, Modbus TCP, SLMP, giúp dễ dàng tích hợp FX5U vào hệ thống mạng công nghiệp hiện đại.
   • Cổng RS-485/RS-422 tích hợp: Hỗ trợ truyền thông Modbus RTU, giao tiếp với các thiết bị ngoại vi khác.

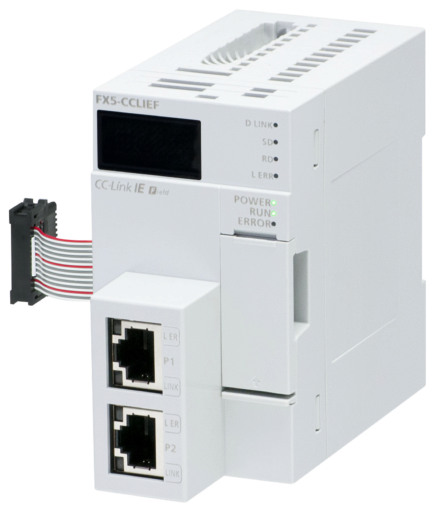

   • Module truyền thông mở rộng: Khả năng mở rộng linh hoạt với các module truyền thông khác nhau như CC-Link IE Field Network Basic, CC-Link, PROFIBUS DP, PROFINET, v.v., đáp ứng mọi yêu cầu kết nối mạng trong nhà máy.
   • Khả năng kết nối đám mây (Cloud connectivity): FX5U hỗ trợ kết nối với các nền tảng đám mây, giúp thu thập dữ liệu, giám sát và điều khiển hệ thống từ xa.

4. Tính năng an ninh mạng (Security) được chú trọng:

   • Bảo vệ truy cập trái phép: FX5U được trang bị các tính năng bảo mật để ngăn chặn truy cập trái phép vào PLC và hệ thống điều khiển.
   • Mã hóa dữ liệu: Hỗ trợ mã hóa dữ liệu truyền thông, đảm bảo an toàn thông tin trong môi trường mạng công nghiệp.
   • Tuân thủ các tiêu chuẩn an ninh: Đáp ứng các tiêu chuẩn an ninh mạng công nghiệp, giúp bảo vệ hệ thống khỏi các mối đe dọa an ninh mạng ngày càng gia tăng.

5. Dễ dàng bảo trì và chẩn đoán lỗi:

   • Chức năng tự chẩn đoán lỗi (Diagnostics): FX5U tích hợp sẵn các chức năng tự chẩn đoán lỗi, giúp nhanh chóng phát hiện và khắc phục sự cố, giảm thiểu thời gian ngừng máy.
   • Đèn LED báo trạng thái trực quan: Các đèn LED trên CPU và module hiển thị trạng thái hoạt động và lỗi, giúp người dùng dễ dàng quan sát và nhận biết tình trạng hệ thống.
   • Phần mềm lập trình GX Works3 mạnh mẽ: Phần mềm GX Works3 cung cấp các công cụ chẩn đoán lỗi trực quan, giúp kỹ thuật viên dễ dàng xác định nguyên nhân và vị trí lỗi.

6. Khả năng mở rộng linh hoạt (Scalability & Flexibility):

   • Thiết kế module: FX5U có thiết kế dạng module, cho phép người dùng dễ dàng mở rộng hệ thống bằng cách thêm các module I/O, module chức năng, module truyền thông khi cần thiết.
   • Đa dạng module mở rộng: Cung cấp đa dạng các loại module mở rộng, đáp ứng mọi nhu cầu ứng dụng, từ I/O số, I/O tương tự, module nhiệt độ, module truyền thông, module định vị, v.v.
   • Tiết kiệm chi phí đầu tư ban đầu: Khởi đầu với cấu hình cơ bản và chỉ mở rộng khi cần thiết, giúp tối ưu chi phí đầu tư ban đầu.

7. Khả năng tích hợp liền mạch với các sản phẩm khác của Mitsubishi Electric:

   • Tương thích hoàn hảo: FX5U được thiết kế để tích hợp dễ dàng với các sản phẩm khác của Mitsubishi Electric như HMI (Human Machine Interface), servo, biến tần (VFD), robot công nghiệp, v.v.
   • Giảm thiểu thời gian và chi phí tích hợp hệ thống: Việc tích hợp liền mạch giúp giảm thiểu thời gian và chi phí cho việc thiết kế, lập trình và cấu hình hệ thống tự động hóa tổng thể.

II. Hướng dẫn cơ bản chọn cấu hình thiết bị FX5U

Để lựa chọn cấu hình FX5U phù hợp cho ứng dụng của bạn, hãy làm theo các bước cơ bản sau:

Bước 1: Xác định yêu cầu ứng dụng

Trước khi bắt đầu lựa chọn thiết bị, bạn cần xác định rõ các yêu cầu kỹ thuật của ứng dụng tự động hóa mà bạn muốn thực hiện. Các câu hỏi quan trọng cần trả lời bao gồm:

• Số lượng điểm vào/ra (I/O) cần thiết: Bạn cần bao nhiêu đầu vào số (digital input), đầu ra số (digital output), đầu vào tương tự (analog input), đầu ra tương tự (analog output)?
• Yêu cầu về tốc độ xử lý: Ứng dụng của bạn có đòi hỏi tốc độ xử lý thời gian thực cao không? (Ví dụ: điều khiển chuyển động tốc độ cao, ứng dụng robot, v.v.)
• Yêu cầu về điều khiển chuyển động: Bạn có cần điều khiển servo hoặc step motor không? Nếu có, cần bao nhiêu trục điều khiển? Yêu cầu về loại điều khiển (vị trí, tốc độ, moment)?
• Yêu cầu về truyền thông: PLC cần giao tiếp với các thiết bị nào khác? (Ví dụ: HMI, máy tính, PLC khác, thiết bị đo lường, cảm biến thông minh, hệ thống SCADA, v.v.) Giao thức truyền thông nào được sử dụng? (Ethernet/IP, Modbus TCP, Modbus RTU, CC-Link, v.v.)
• Yêu cầu về nguồn điện: Nguồn điện cung cấp cho PLC là bao nhiêu? (AC hay DC? Điện áp bao nhiêu?)
• Môi trường hoạt động: PLC sẽ hoạt động trong môi trường nào? (Nhiệt độ, độ ẩm, bụi bẩn, rung động, v.v.) Yêu cầu về cấp bảo vệ (IP rating)?
• Ngân sách dự kiến: Bạn có ngân sách bao nhiêu cho việc đầu tư PLC và các thiết bị liên quan?

Bước 2: Chọn CPU (Base Unit) FX5U phù hợp

Dòng FX5U cung cấp nhiều model CPU khác nhau, phân biệt nhau chủ yếu về:

• Số lượng I/O tích hợp: Các model CPU FX5U khác nhau có số lượng I/O tích hợp sẵn khác nhau (ví dụ: 32DI/32DO, 40DI/40DO, v.v.). Hãy chọn model CPU có số lượng I/O tích hợp gần nhất với yêu cầu của bạn để tiết kiệm chi phí.
• Khả năng điều khiển chuyển động tích hợp: Một số model FX5U CPU tích hợp sẵn chức năng điều khiển vị trí 2 trục hoặc 4 trục. Nếu ứng dụng của bạn yêu cầu điều khiển chuyển động, hãy chọn model CPU phù hợp.
• Cổng truyền thông tích hợp: Tất cả các model FX5U CPU đều tích hợp cổng Ethernet và RS-485/RS-422. Tuy nhiên, hãy đảm bảo các cổng này đáp ứng đủ nhu cầu truyền thông cơ bản của bạn.

(Chú thích: Hình ảnh model CPU FX5U phổ biến, ví dụ: FX5U-32MR/ES)

Bước 3: Chọn Module mở rộng (Expansion Modules) nếu cần

Nếu số lượng I/O tích hợp trên CPU không đủ, hoặc bạn cần thêm các chức năng đặc biệt, hãy lựa chọn module mở rộng phù hợp. Các loại module mở rộng phổ biến của FX5U bao gồm:

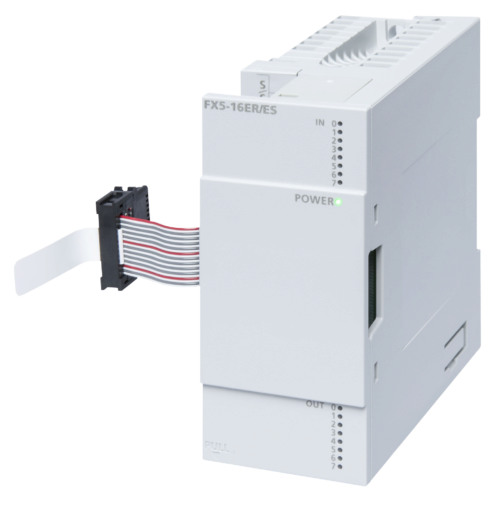

• Module mở rộng I/O số (Digital I/O Expansion Modules): Thêm các điểm vào/ra số (ví dụ: FX5-16ER/ES, FX5-32ET/ESS).

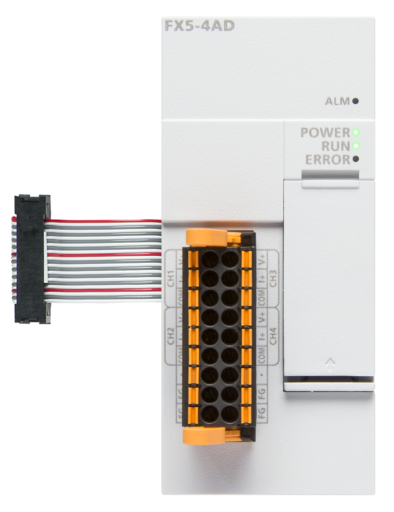

• Module mở rộng I/O tương tự (Analog I/O Expansion Modules): Thêm các kênh vào/ra tương tự (ví dụ: FX5-4AD, FX5-2DA).
• Module truyền thông (Communication Modules): Thêm các cổng truyền thông khác nhau (ví dụ: FX5-ENET/IP, FX5-485ADP).
• Module định vị (Positioning Modules): Mở rộng khả năng điều khiển chuyển động (ví dụ: FX5-20PG, FX5-40SSC).
• Module chức năng đặc biệt (Special Function Modules): Đáp ứng các ứng dụng đặc biệt (ví dụ: FX5-4LC (Load Cell), FX5-232ADP-MB (Modbus Master)).

(Chú thích: Hình ảnh các loại module mở rộng FX5U khác nhau)

Bước 4: Chọn Nguồn cấp (Power Supply)

FX5U CPU thường yêu cầu nguồn cấp 24VDC. Hãy đảm bảo chọn nguồn cấp có công suất đủ lớn để cung cấp cho CPU và các module mở rộng. Nguồn cấp từ Mitsubishi Electric hoặc các hãng uy tín khác đều có thể sử dụng.

(Chú thích: Hình ảnh  nguồn cấp 24VDC cho PLC)

Bước 5: Chọn các tùy chọn truyền thông (Communication Options)

Nếu bạn cần kết nối FX5U với mạng công nghiệp hoặc các thiết bị khác, hãy chọn các tùy chọn truyền thông phù hợp:

• Cáp Ethernet (Ethernet Cable): Để kết nối với mạng Ethernet/IP hoặc Modbus TCP.
• Cáp RS-485 (RS-485 Cable): Để kết nối với mạng Modbus RTU.
• Module truyền thông (Communication Modules): Nếu cần các giao thức truyền thông khác như CC-Link, PROFIBUS DP, v.v., hãy chọn module truyền thông tương ứng.
• Bộ chuyển đổi giao thức (Protocol Converters): Trong trường hợp cần giao tiếp với các thiết bị sử dụng giao thức khác, bạn có thể sử dụng bộ chuyển đổi giao thức.
•

Bước 6: Phần mềm và công cụ lập trình (Software & Programming Tools)

Phần mềm lập trình chính thức của Mitsubishi Electric cho dòng FX5U là GX Works3. Hãy đảm bảo bạn có phần mềm này để lập trình, cấu hình và giám sát PLC.

(Chú thích: Giao diện phần mềm lập trình GX Works3)

Kết luận

Mitsubishi FX5U là một dòng PLC mạnh mẽ, linh hoạt và dễ sử dụng, phù hợp cho nhiều ứng dụng tự động hóa công nghiệp khác nhau. Việc lựa chọn cấu hình thiết bị FX5U phù hợp đòi hỏi bạn phải xác định rõ yêu cầu ứng dụng và nắm vững các tính năng của từng thành phần. Hy vọng bài viết này đã cung cấp cho bạn những kiến thức cơ bản để bắt đầu khám phá và ứng dụng PLC FX5U vào hệ thống tự động hóa của mình.
