Hướng dẫn kết nối màn hình Omron NB7W-TW01B Ethernet với S7-1200 Siemens

303 lượt xem

Viết bởi:

Ngày: 23/07/2019

Kết nối màn hình Omron NB7W-TW01B Ethernet với S7-1200 Siemens

Trên thực tế khi triển khai một ứng dụng tự động hóa, việc kết hợp một màn hình HMI của hãng A với PLC của hãng B là việc thường phải thực hiện. Nguyên nhân là bởi vì việc chọn thiết bị phụ thuộc vào kĩ sư lập trình dự án, vào chủ đầu tư, vào tính năng thiết bị cần phải có, vào giá cả thiết bị…

Ở bài viết này tôi xin hướng dẫn từng bước kết nối S7-1200 PLC của Siemens và màn hình HMI 7 inch NB7W-TW01B của Omron

Cài đặt màn hình HMI

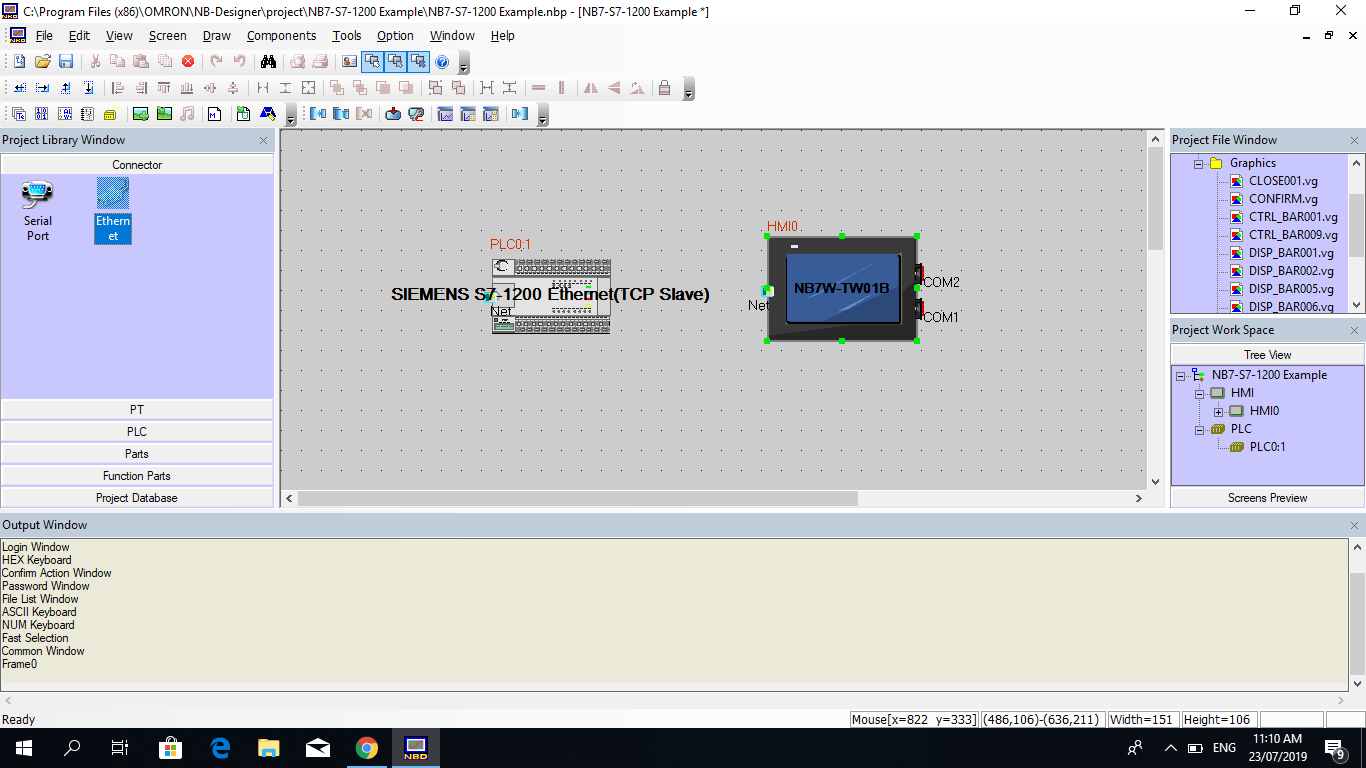

Chọn thiết bị NB7W-TW01B và Siemens S7-1200 TCP Slave mode như hình dưới

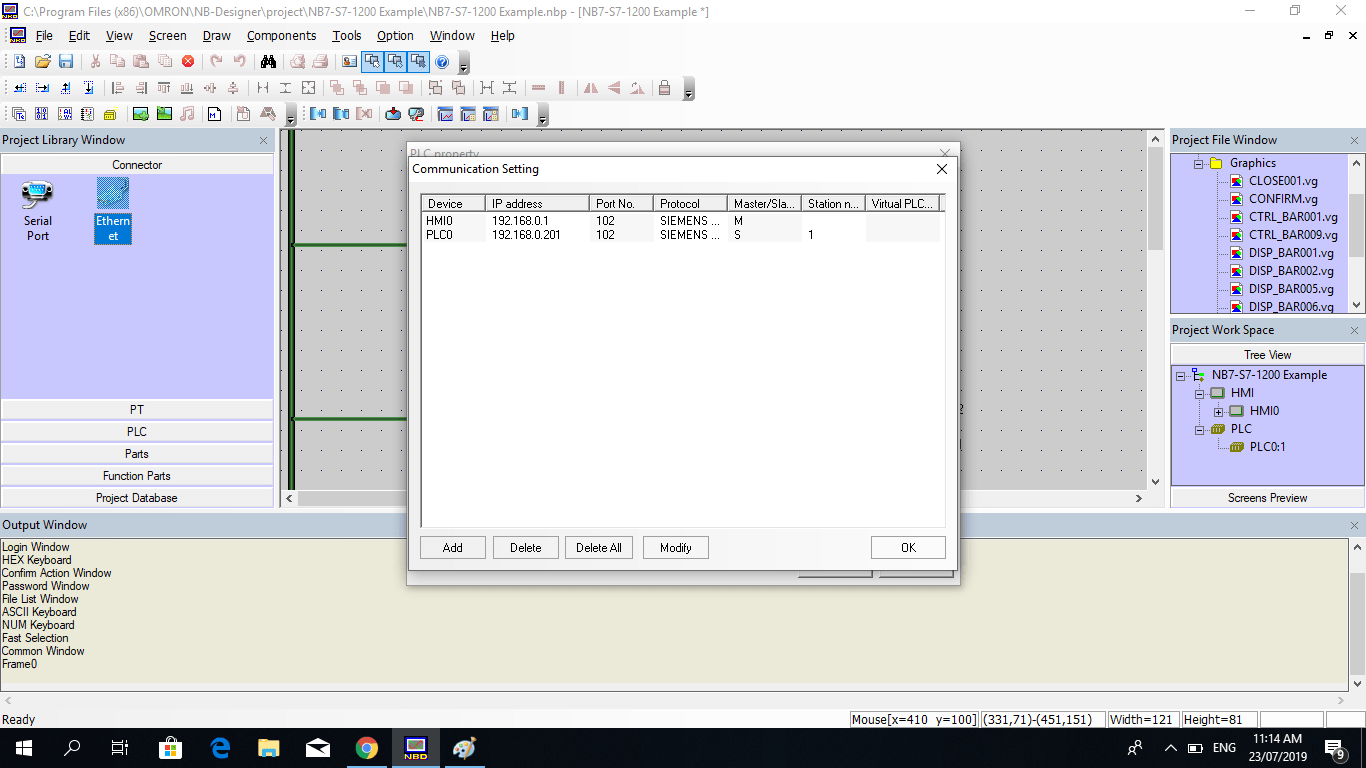

Đặt địa chỉ IP cho HMI 192.168.0.1 và PLC 192.168.0.201 như hình dưới

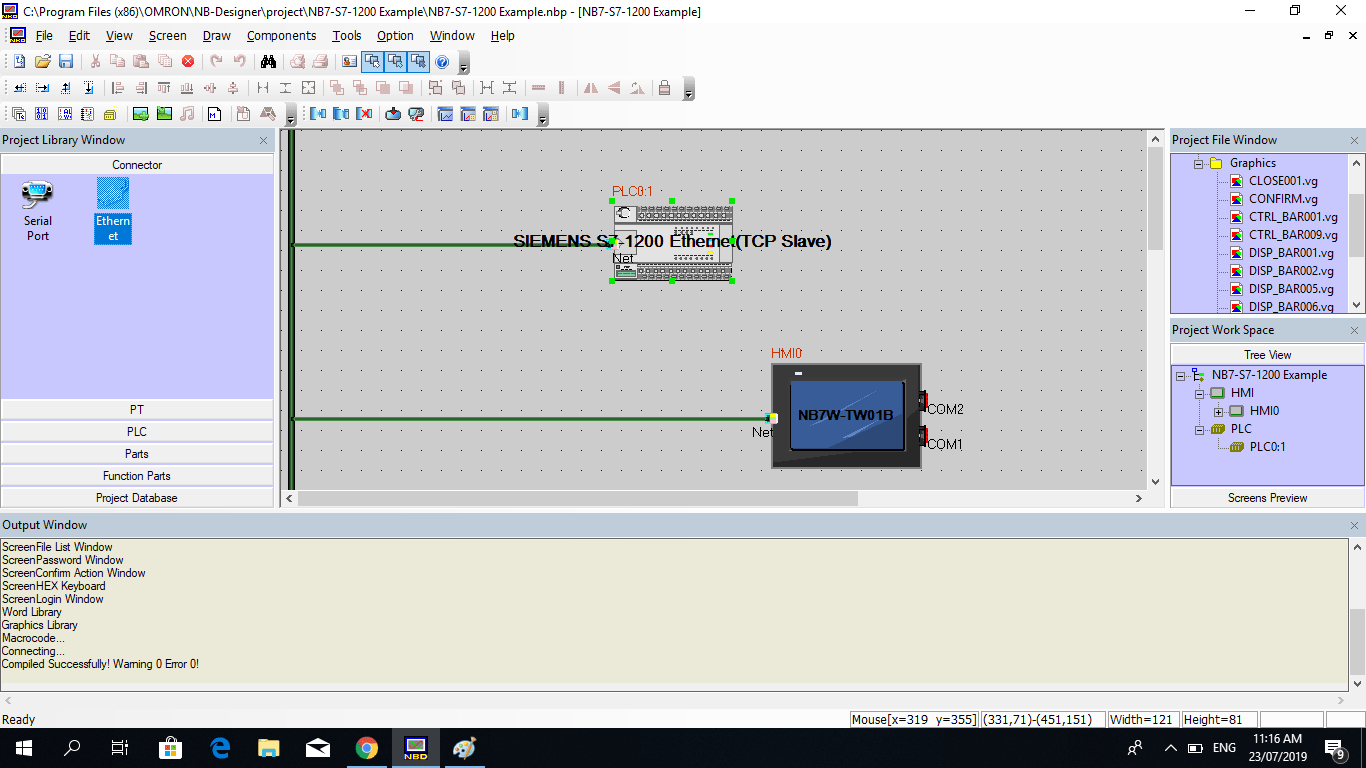

Tiến hành complile thử cấu hình thấy không có lỗi gì

Cài đặt PLC

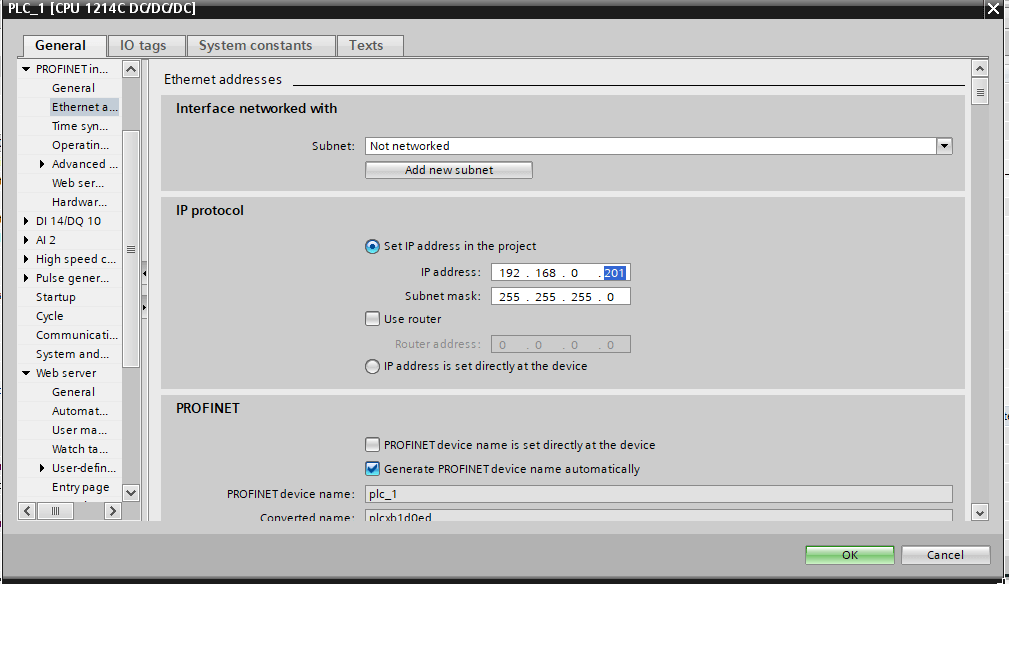

Mở TIA portal chọn PLC S7-1200 và đặt địa chỉ IP 192.168.0.201

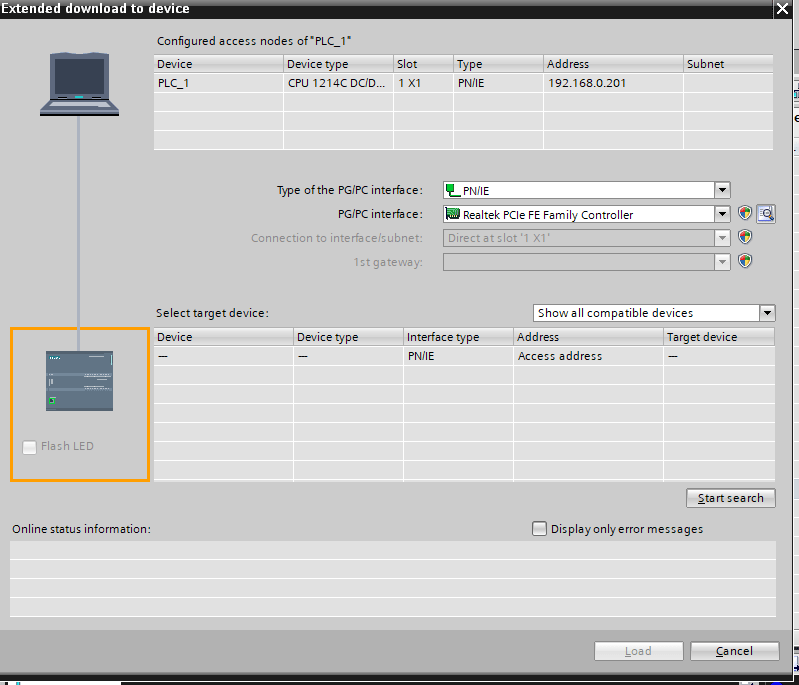

Sau đó nạp cấu hình vào S7-1200

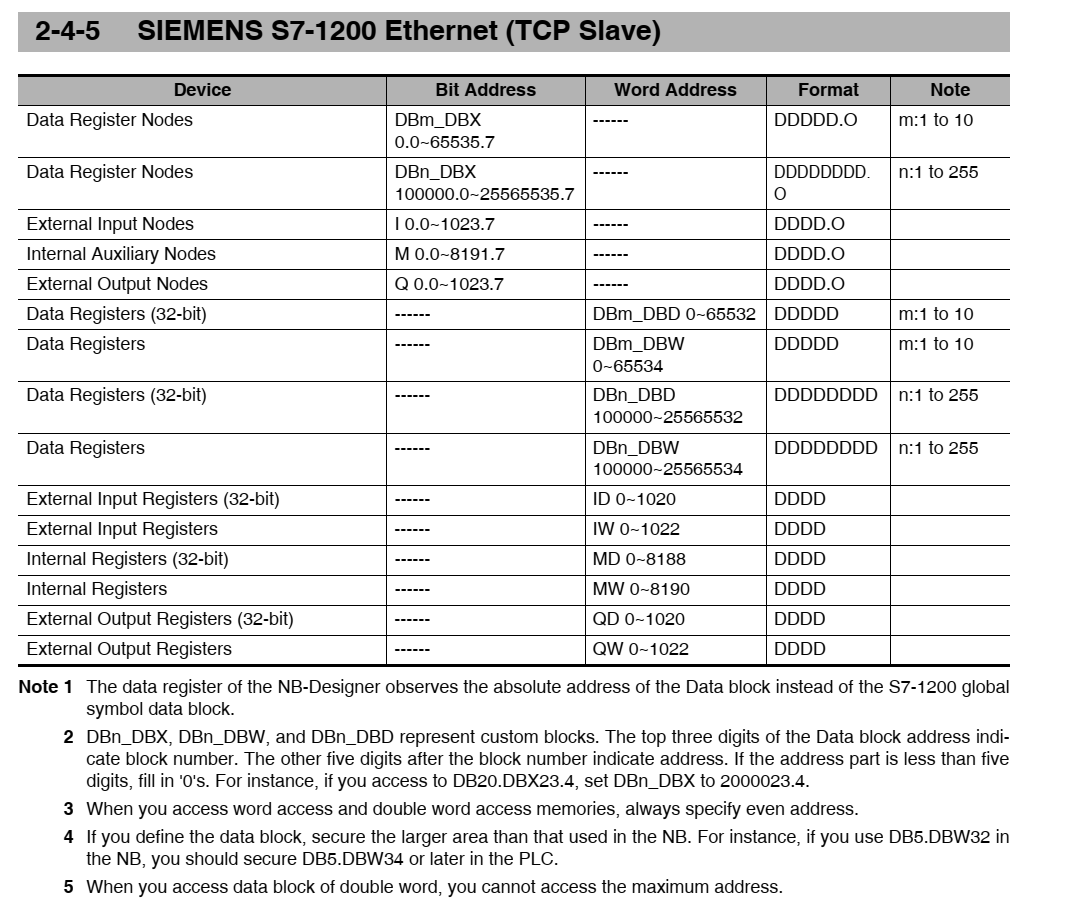

Một số lưu ý về thanh ghi mà HMI hỗ trợ với S7-1200, địa chỉ truy cập là tuyệt đối (absolute)
