Hướng dẫn board analog FX3G-2AD

123 lượt xem

Viết bởi:

Ngày: 06/04/2021

FX3G-2AD-BD

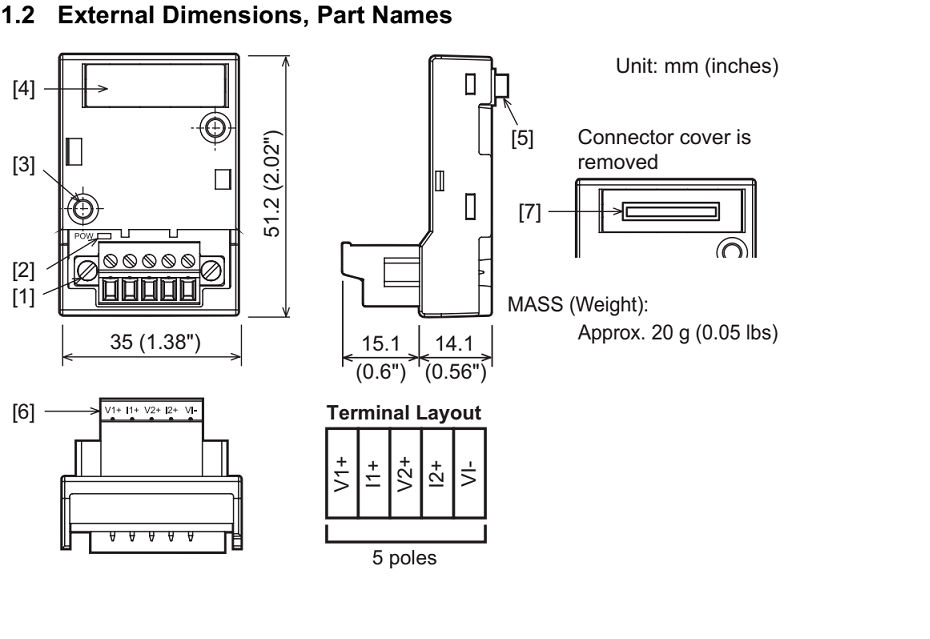

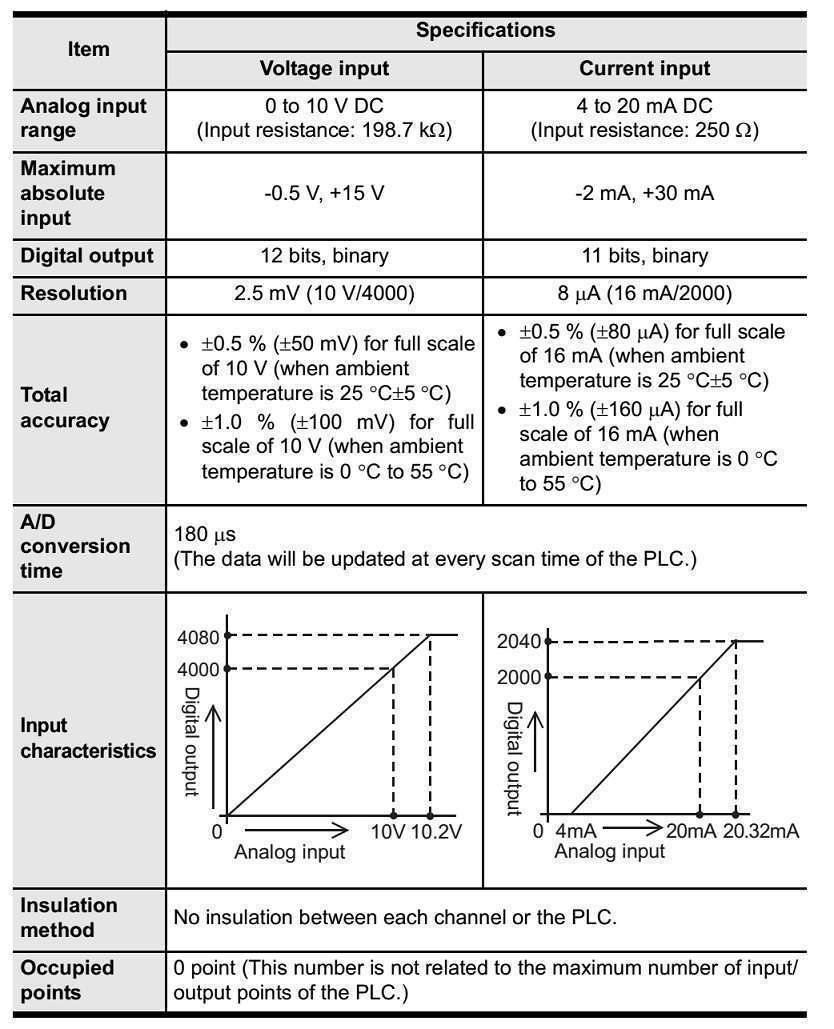

Là bo mạch để mở rộng thêm 2 đầu vào analog 0-10VDC ( 12 bit) hoặc 4-20mA( 11 bit) . Bo mạch được cắm vào mặt trước của PLC FX3S, FX3G.

Board mở rộng này không chiếm bộ nhớ I/O của CPU. Tùy vào model CPU có thể gắn 1 đến 2 board lên khe cắm mặt trước. Cụ thể FX3G-40M, FX3G-60M có thể gắn 2 board vào 2 khe. Còn các model còn lại của FX3S, FX3G chỉ sử dụng được 1 board.

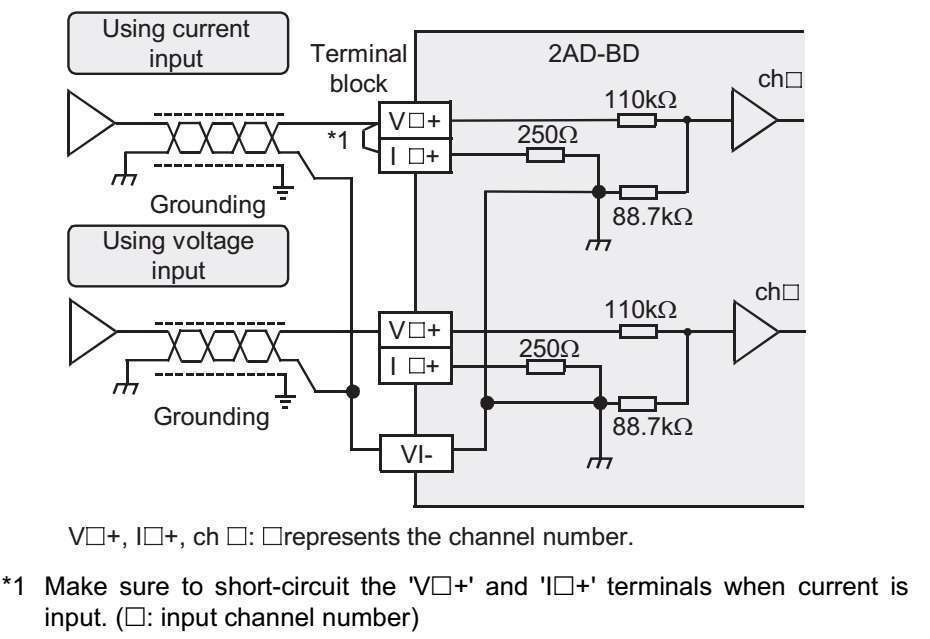

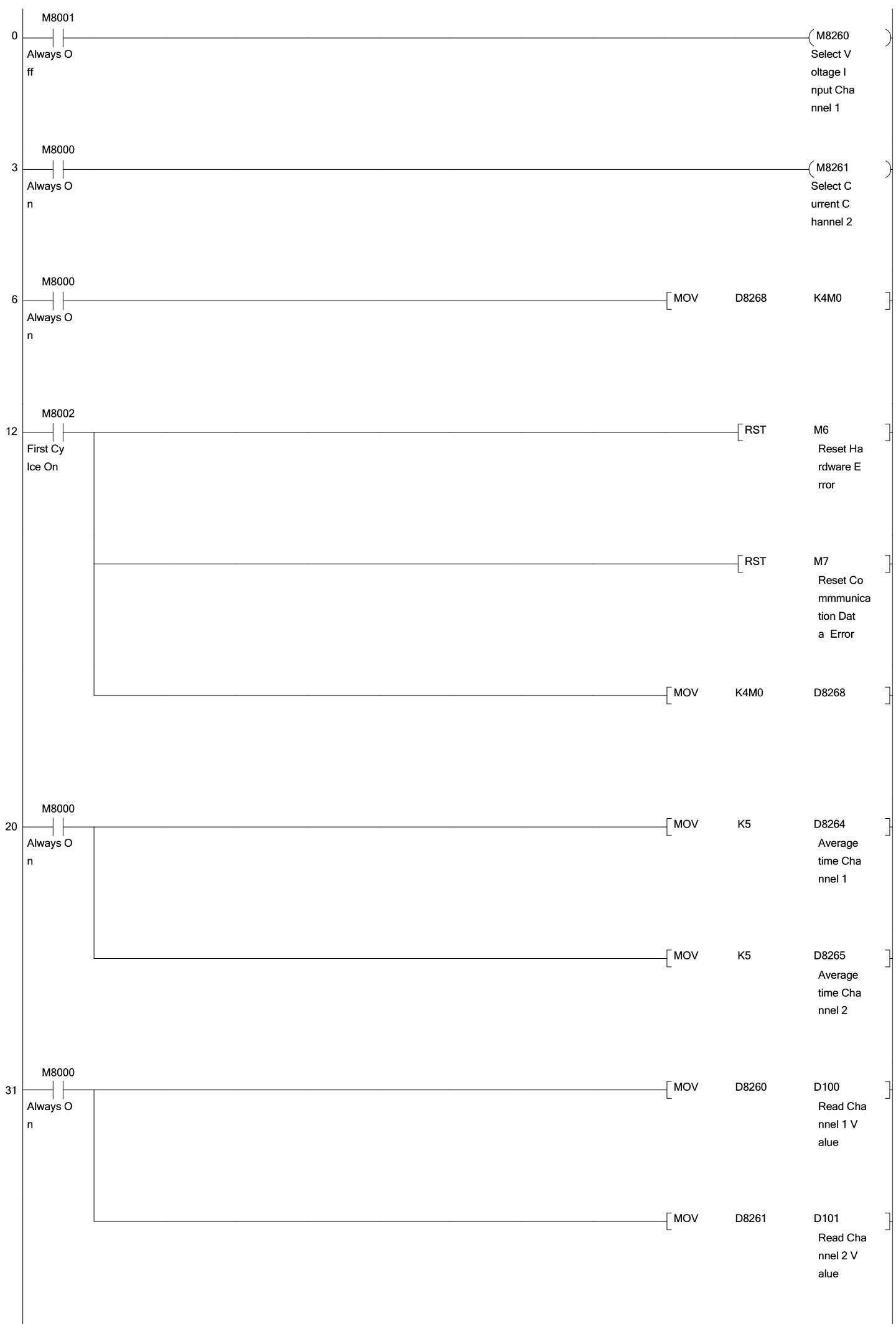

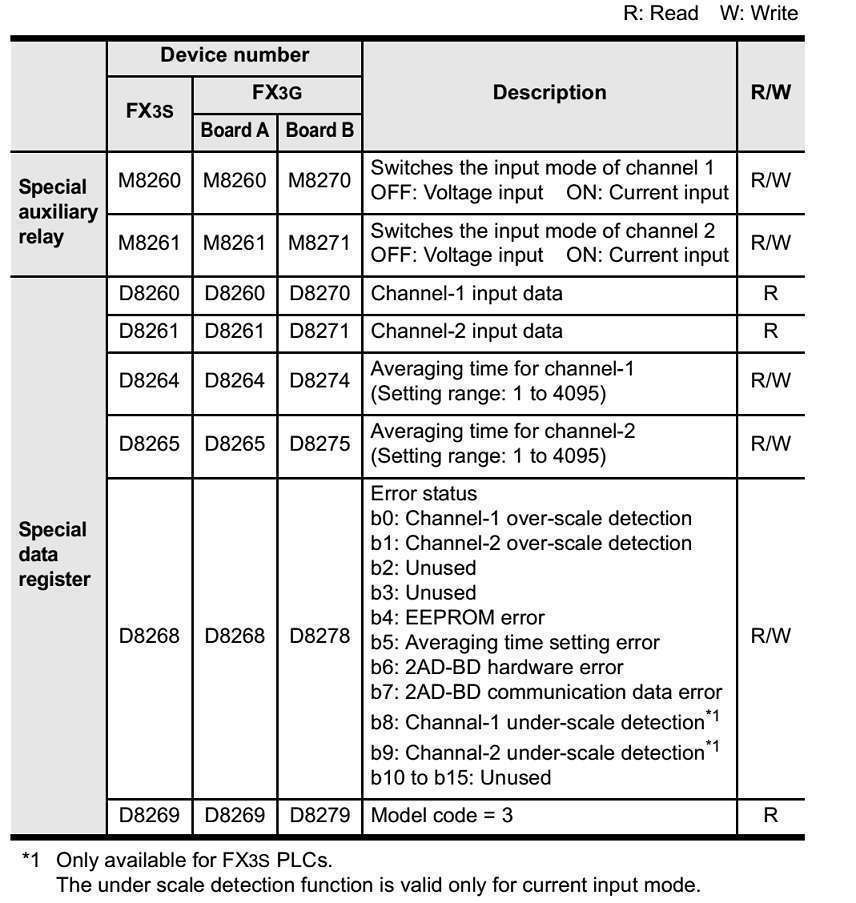

Sau khi đã đấu dây từ đầu vào cho Bo mạch. Chương trình mẫu ( có chú thích) đọc dữ liệu kênh 1, và 2 của bo mạch như sau

Xin vui lòng liên hệ hotline 0936.296.483 /email sales@minhquangelectric.com để biết thêm chi tiết
