Hệ giám sát và hiển thị tốc độ sản xuất- Andon

636 lượt xem

Viết bởi:

Ngày: 18/10/2019

1. Mc đích:
Thông báo sn lượng, theo dõi tình hình sn xut, kinh doanh, kích thích thi đua sn xut gia các
dây chuy
n sn xut
2. Chc năng:

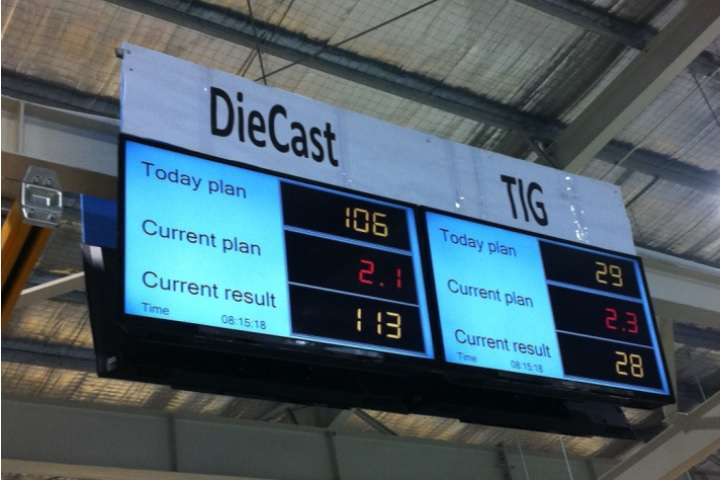

Hin thsn lượng đặt theo ngày (Today plan). Ví dsn lượng mc tiêu ca ca làm vic hin
t
i là 1000 sn phm.
Hin thsn lượng đặt đến thi đim hin ti (Current plan): Ví dtrung bình công nhân mt
30’
để làm 1 sn phm, ca làm vic bt đầu t8h00 thì lúc 8h15, ô này shin th0.5, 8h30
s
nhy lên 1, 9h shin th2,…. Snày stăng liên tc trong thi gian làm vic để thhin
k
ế hoch ti thi đim hin ti mà công nhân phi bám theo. Snày sdng nhy ti các
kho
ng thi gian ngh
Hin thsn lượng đã làm ti thi đim hin ti (Current result). Đếm ssn phm đã hoàn
thi
n. Như vy, ti bt cthi đim nào trong ca cũng có sso sánh gia kế hoch cn phi
làm và k
ết quả đã làm được, từ đó thúc đẩy năng sut lao động.

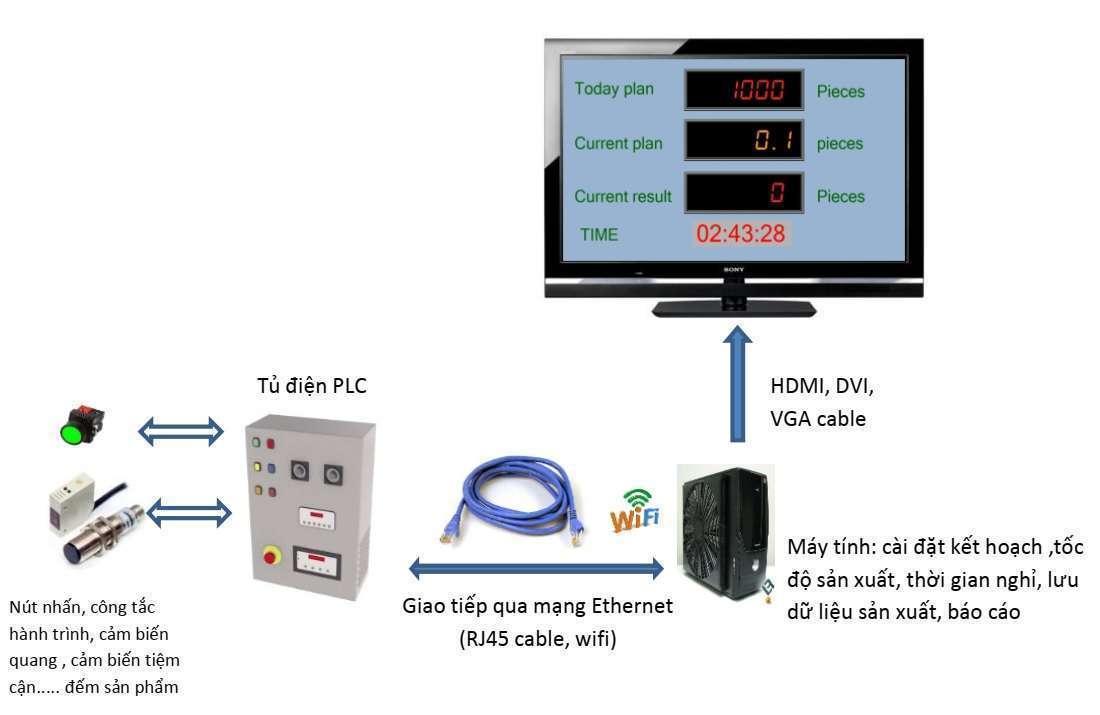

3. Cu trúc
Cu trúc cơ bn gm 4 thành phn chính:
PLC đếm sn phm ca các line (htrti 12-18 line, có thmrng thêm)
Cm bin đếm sn phm: nút nhn, công tc hành trình, cm biến quang, encoder… tùy thuc
lo
i sn phm sn xut
1 case máy tính + phn mm: cài đặt kế hoch, thi gian hoàn thin 1 sn phm, thi gian ngh. 1
máy tính có th
ể điu khin hin thra 1-5 tivi LCD, mi tivi có thhin thị được 1-3 line sn
ph
m tùy theo yêu cu
Màn hình LCD (40-52 inch) hin thcác thông ssn xut, slượng màn hình tùy theo yêu cu,
có th
dùng bchia HDMI để hin thti nhiu vtrí khác nhau

4. Chc năng mrng
4.1. Chc năng thông tin liên lc:

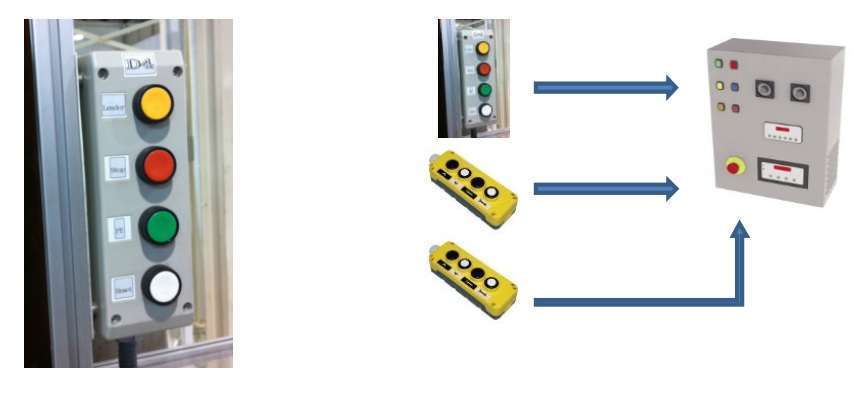

Ti các vtrí làm vic ca công nhân có thể đặt các nút n chc năng, Ví dnút gi qun lý (leader), nút
báo c
n bo trì máy (maintain), nút báo dng máy (Stop)…

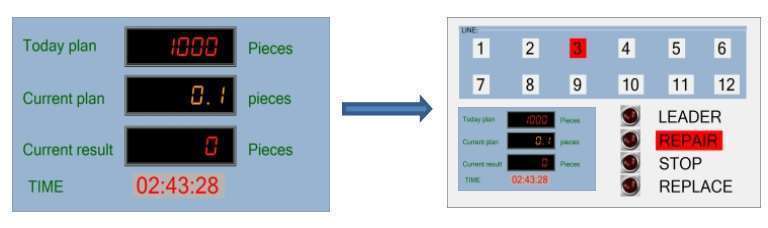

Khi công nhân n nút màn hình schuyn trng thái sang hin thvtrí đã nhn nút, yêu cu, phát ra tiếng
chuông tùy theo ch
c năng nút nhn (Ví dtrong hình là vtrí s3, yêu cu là sa cha). Người qun
lý s
nhanh chóng biết được vtrí cn khc phc sc

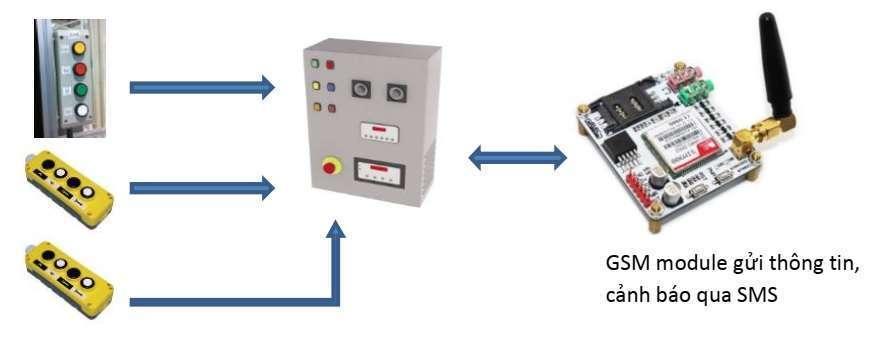

4.2.Chc năng nhn tin SMS cnh báo qua GSM module
Có thtích hp modem GSM vào tủ đin để gi thông tin sn lượng, cnh báo… ti người qun lý qua tin
nh
n SMS

4.3.Chc năng hin thti bt cứ đâu
Có thtrc tiếp xem tc độ sn xut ti bt cứ đâu trong nhàmáy qua Web browser:Chrome, FireFox, Internet
Explorer
Truy xut li báo cáo sn lượng theo ngày
Lp biu đồ so sánh sn lượng kế hoch và thc tế

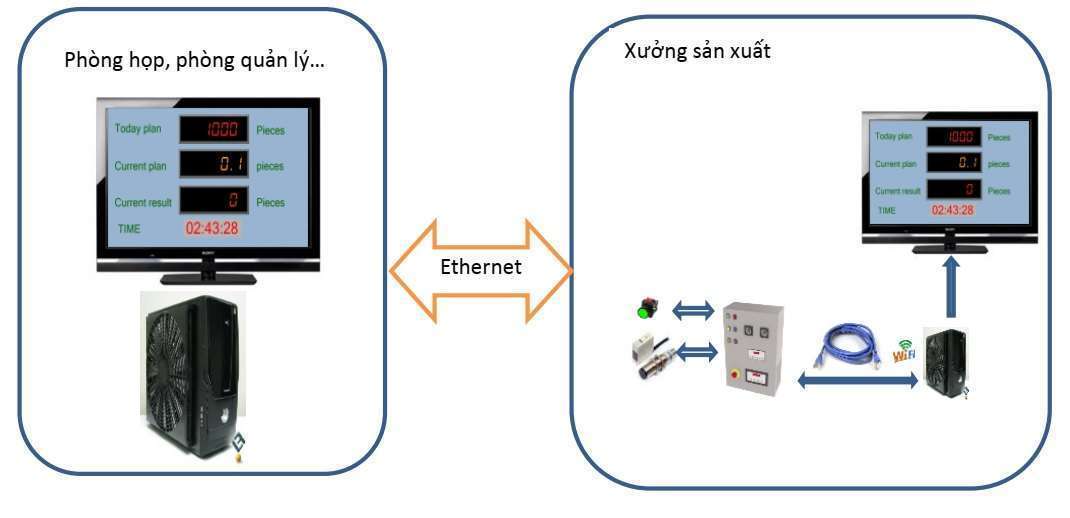

Sdng thêm máy tính + TV LCD kết ni vi máy tính cài đặt ti xưởng sn xut quan mng
LAN
để hin ththông tin ti phòng hp, phòng qun lý… Có thmrng không hn chế smàn
hình hi
n thị ở bt cvtrí nào trong nhà máy, đảm bo thông tin liên tc và thông sut



Công ty TNHH Kỹ Thuật Điện Minh Quang ( Minh Quang Electric Co., Ltd) chuyên cung cấp các giải pháp tự động hóa dây chuyền sản xuất, giúp nâng cao chất lượng sản phẩm và sản lượng sản xuất . Hotline 0936296483
