Giải pháp toàn diện điều khiển nhiệt độ

92 lượt xem

Viết bởi:

Ngày: 01/11/2020

Cấu hình điều khiển nhiệt độ

Điều khiển nhiệt độ là một trong những yêu cầu phổ biến nhất trong quá trình sản xuất công nghiệp . Thông thường, chúng ta phải kết hợp một vài thiết bị tự động hóa chủ chốt để tạo thành một ứng dụng  điều khiển nhiệt độ như HMI Kinco, bộ điều khiển nhiệt độ TK – autonics, bộ PLC S7-1200 – Siemens.

Với kinh nghiệm nhiều năm trong việc tư vấn giải pháp và thiết bị, Minh Quang Electric ( ( viết tắt là Chúng tôi) thấy rằng có thể chia làm 3 dạng như sau: Loại lắp trên mặt tủ (On-panel control), loại lắp trong tủ ( In-panel control- easy), loại lắp trong tủ tích hợp( In-panel integrated  control- more control)

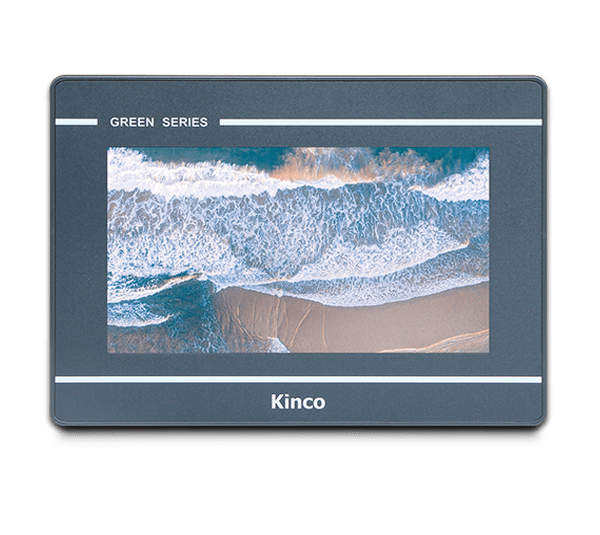

On-panel control, với giải pháp này bao gồm HMI Kinco ( như loại 7 inch GL070E )  sẽ giao tiếp với bộ điều khiển nhiệt độ TK autonics( như loại TK4S-T4SN) thông qua Modbus RTU tích hợp. Bộ điều khiển nhiệt độ sẽ điều khiển như loại truyền thống, tuy nhiên HMI sẽ hiển thị đc nhiều thông số cái đặt, lưu trữ dữ liệu dạng file csv, theo dõi đồ thị ( trend) theo thời gian thực, truy vấn dữ liệu. Giải pháp này thích hợp cho ứng dụng có từ 1-3 vòng điều khiển

model

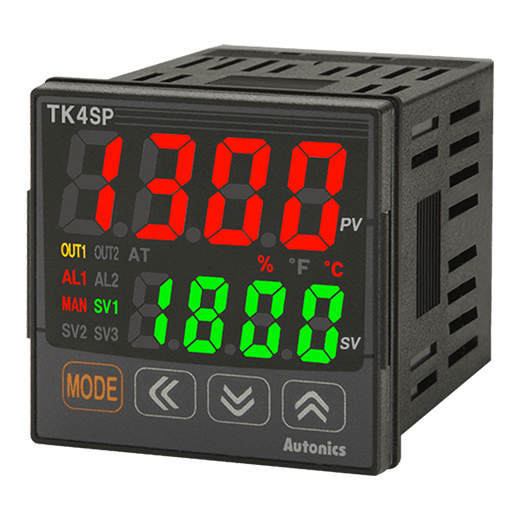

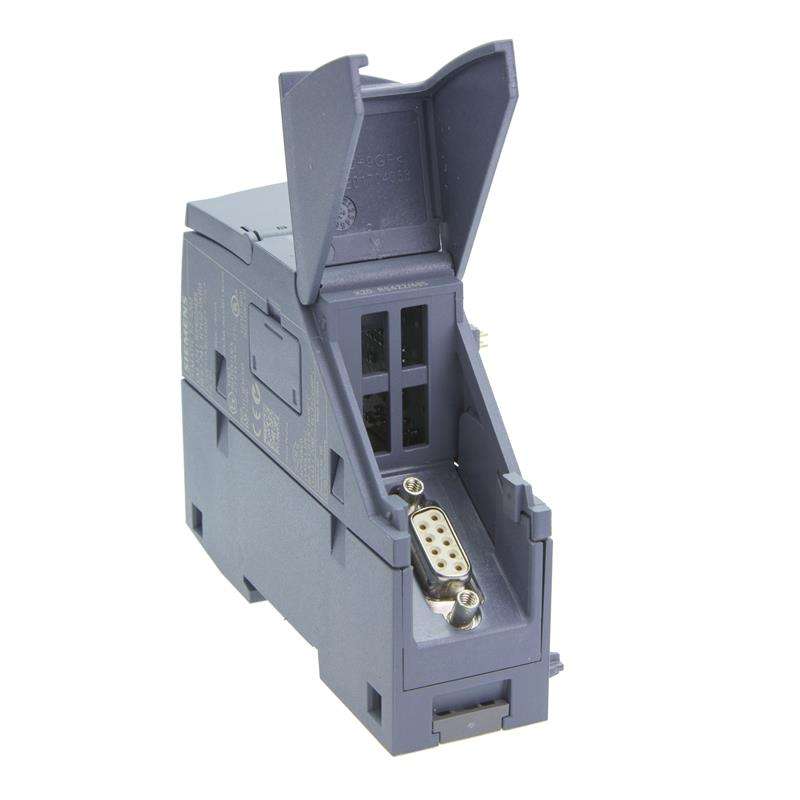

In-panel control easy, với giải pháp này bao gồm điều khiển nhiệt độ là loại lắp ở thanh ray hoặc loại cắm vào đế TK autonics( như loại TK4SP-T4SN) sẽ giao tiếp với bộ PLC S7-1200 thông qua truyền thông Modbus RTU ( xem thêm bài hướng dẫn truyền thông S7-1200 tại đây) . Với ứng dụng này, bộ điều khiển nhiệt độ sẽ làm nhiệm vụ điều khiển như loại thông thường, tuy nhiên PLC sẽ giám sát các thông số nhiệt độ như đặt nhiệt độ, theo dõi nhiệt độ đo được, phát cảnh báo, xử lý các logic khác. Giải này thích hợp cho ứng dụng có từ 1-10 vòng điều khiển

In-panel control dedicated, với giải pháp này bao gồm bộ PLC S7-1200 và modun điều khiển nhiệt độ như modun 4 AI-Pt100, kết hợp với HMI Kinco Ethernet. Bộ PLC sẽ điều nhận tín hiệu nhiệt đô được từ can nhiệt, đưa vào modun nhiệt độ và xử lý điều khiển PID ở trong CPU. Màn hình HMI Kinco sẽ theo dõi và đặt nhiệt độ ví dụ theo công thức định sẵn( recipe), vẽ đồ thị( trend), lưu trữ ( log) thông qua USB ra file .csv, tạo cảnh báo..Giải pháp này thích hợp cho ứng dụng có trên 10 vòng điều khiển

Để tư vấn thêm giải pháp và chọn thiết bị xin vui lòng liên hệ đến Minh Quang Electric
